74HC595的数据端：

  QA--QH: 八位并行输出端，可以直接控制数码管的8个段。

  QH': 级联输出端。我将它接下一个595的SI端。

  SI: 串行数据输入端。

74hc595的控制端说明：

  /SCLR(10脚): 低电平时将移位寄存器的数据清零。通常我将它接Vcc。

  SCK(11脚)：上升沿时数据寄存器的数据移位。QA-->QB-->QC-->...-->QH;下降沿移位寄存器数据不变。(脉冲宽度：5V时，大于几十纳秒就行了。我通常都选微秒级)

  A.控制移位寄存器

  SCK 上升沿 数据 移位 SCK 下降沿 数据 保持

  RCK(12脚)：上升沿时移位寄存器的数据进入存储寄存器，下降沿时存储寄存器数据不变。通常我将RCK置为低电平，当移位结束后，在RCK端产生一个正脉冲(5V时，大于几十纳秒就行了。我通常都选微秒级)，更新显示数据。

  B.控制存储寄存器

  RCK 上升沿 移位寄存器 的 数据进入 存储寄存器 RCK 下降沿 存储寄存器数据不变

  /G(13脚): 高电平时禁止输出(高阻态)。如果单片机的引脚不紧张，用一个引脚控制它，可以方便地产生闪烁和熄灭效果。比通过数据端移位控制要省时省力。

  注：74164和74595功能相仿，都是8位串行输入转并行输出移位寄存器。74164的驱动电流(25mA)比74595(35mA)的要小,14脚封装，体积也小一些。

  74595的主要优点是具有数据存储寄存器，在移位的过程中，输出端的数据可以保持不变。这在串行速度慢的场合很有用处，数码管没有闪烁感。与74hc164只有数据清零端相比，74hc595还多有输出端时能/禁止控制端oe，可以使输出为高阻态。所以是用这块芯片会更方便。

  74HC595是具有8位移位寄存器和一个存储器，三态输出功能。 移位寄存器和存储器是分别的时钟。数据在SHcp(见时序图)的上升沿输入，在STcp(见时序图)的上升沿进入的存储寄存器中去。如果两个时钟连在一起，则移位寄存器总是比存储寄存器早一个脉冲。移位寄存器有一个串行移位输入(Ds)，和一个串行输出(Q7’),和一个异步的低电平复位，存储寄存器有一个并行8位的，具备三态的总线输出，当使能 OE时(为低电平)，存储寄存器的数据输出到总线。

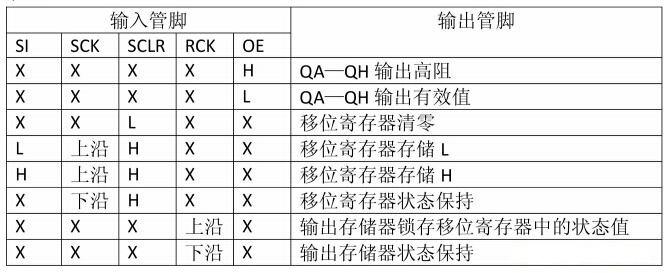

74HC595真值表

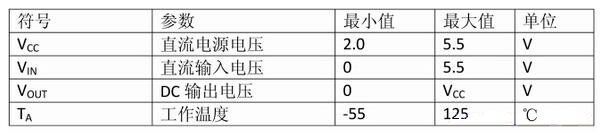

74hc595的工作环境(输入输出电压、电流、工作温度)

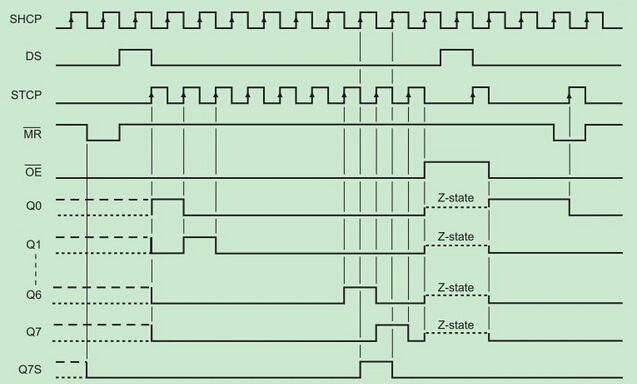

74HC595时序图

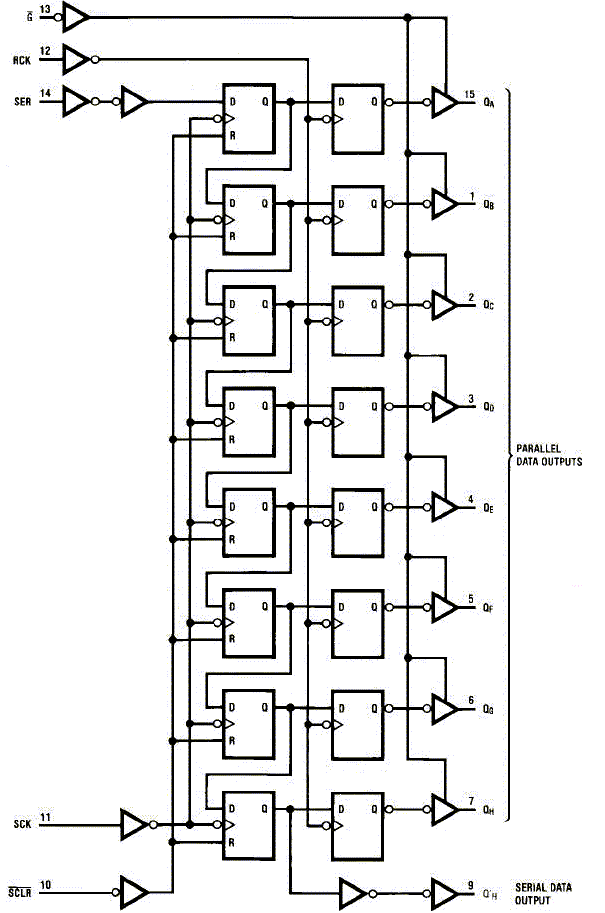

74HC595的逻辑图

注：

  (1)74HC164和74HC595功能相仿，都是8位串行输入转并行输出移位寄存器。74HC164的驱动电流(25mA)比74HC595(35mA)的要小,14脚封装，体积也小一些。

  (2)74HC595的主要优点是具有数据存储寄存器，在移位的过程中，输出端的数据可以保持不变。这在串行速度慢的场合很有用处，数码管没有闪烁感。

  (3)74HC595是串入并出带有锁存功能移位寄存器，它的使用方法很简单，在正常使用时SCLR为高电平， G为低电平。从SER每输入一位数据，串行输595是串入并出带有锁存功能移位寄存器，它的使用方法很简单，如下面的真值表，在正常使用时SCLR为高电平， G为低电平。从SER每输入一位数据，串行输入时钟SCK上升沿有效一次，直到八位数据输入完毕，输出时钟上升沿有效一次，此时，输入的数据就被送到了输出端。入时钟SCK上升沿有效一次，直到八位数据输入完毕，输出时钟上升沿有效一次，此时，输入的数据就被送到了输出端。
